型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＭＤＡＦ-　７５　Ｓ／Ｕ	７３	１２９	１０９	４−１０	２００	６
ＥＭＤＡＦ-１００　Ｓ／Ｕ	９８	２００	１６０	８−１０	２２０	６
ＥＭＤＡＦ-１２５　Ｓ／Ｕ	１２３	２２５	１８５	８−１０	２２０	６
ＥＭＤＡＦ-１５０　Ｓ／Ｕ	１４８	２５０	２１０	８−１０	２２０	６
ＥＭＤＡＦ-１７５　Ｓ／Ｕ	１７３	２７５	２３５	８−１０	２２０	６
ＥＭＤＡＦ-２００　Ｓ／Ｕ	１９８	３００	２６０	８−１０	２２０	６
ＥＭＤＡＦ-２２５　Ｓ／Ｕ	２２３	３２５	２８５	８−１３	３００	６
ＥＭＤＡＦ-２５０　Ｓ／Ｕ	２４８	３５０	３１０	８−１３	３００	６
ＥＭＤＡＦ-２７５　Ｓ／Ｕ	２７３	３７５	３３５	１２−１３	３００	６
ＥＭＤＡＦ-３００　Ｓ／Ｕ	２９８	４００	３６０	１２−１３	３００	６
ＥＭＤＡＦ-３５０　Ｓ／Ｕ	３４８	４５０	４１０	１２−１３	３５０	６
ＥＭＤＡＦ-４００　Ｓ／Ｕ	３９８	５００	４６０	１２−１３	４００	６

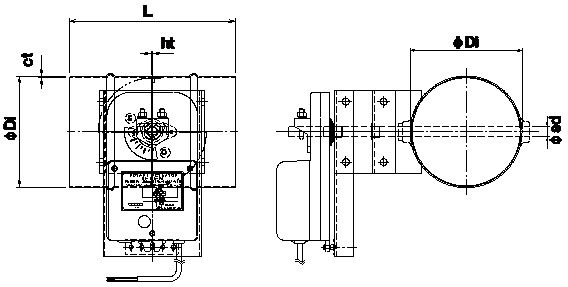

詳細図面

ｓｓ

ｓｕｓ

ダウンロード

サイトマップ

	総合カタログ
	単品カタログ

ダンパー本体は鋼板製プレスダンパーです。　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装　［ＥＭＤＦ−□□□Ｓ］

接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装

標準品はダンパー本体＋モーター　ＯＮ−ＯＦＦ式　ＤＣ−２４Ｖ　モーター詳細

ステンレス仕様

材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　［ＥＭＤＦ−□□□Ｕ］

接続フランジ　材質：ＳＵＳ＝６．０ｔ

全閉リーク率：　通常　１〜３％

オプション部品：　補助設定用ポテンショメータ／開閉信号用補助スイッチ

モーターダンパー　［耐熱　常温］

ＥＭＤＡＦ−□□□　Ｓ／Ｕ
