耐熱ダンパー
バタフライ・ダンパー　［ダクトサイズ］　［耐熱　２００℃］　［軸受無］　プラント用
　ＥＢＤＬＦ－□□□ＥＨＳ［ＳＳ］／ＥＢＤＬＦ－□□□ＥＨＵ［ＳＵＳ］
耐熱ダンパー
バタフライ・ダンパー［ダクトサイズ］［耐熱　常温］［軸受無］プラント用　
ＥＢＤＬＦ－□□□Ｓ［ＳＳ］／ＥＢＤＬＦ－□□□Ｕ［ＳＵＳ］
　バタフライ・ダンパー　［耐熱　４００℃］ ＥＢＤＬＦ－□□　ＳＨＳ／ＳＨＵ
耐熱ダンパー
　バタフライ・ダンパー　［耐熱　２００℃］ ＥＢＤＬＦ－□□□　ＥＨＳ／ＥＨＵ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ

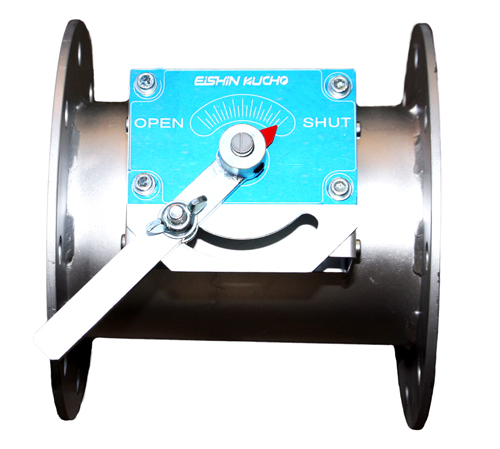

　　バタフライ・ダンパーの特長
　　　　　ダンパー本体　材質：ＳＳ　ＰＬ＝２．３ｔ　／　ＳＵＳ－３０４　ＰＬ＝２．０ｔ　
　　　　　接続フランジ　材質：ＳＳ－６．０ｔ　／　ＳＵＳ－６．０ｔ　仕上
　　　　　手動操作ハンドル式
　　 　　軸受付
　
　　　　　胴　　　体　　　　：　ダクトサイズ仕様　（ｍ／ｍ）
　　　　　耐熱仕様　　　：　４００℃　
　　　　　全閉リーク率　　：　通常　１～３％　　
　　　　　
［耐熱　常温］ 　　　　ＥＢＤＬＦ－□□□　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
［耐熱　２００℃］ 　　 ＥＢＤＬＦ－□□□　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ)
［耐熱　４００℃］ 　　 ＥＢＤＬＦ－□□□　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
バタフライ・ダンパー　［ダクトサイズ］　［耐熱４００℃］　［軸受無］　プラント用
　ＥＢＤＬＦ－□□□　ＳＨＳ［ＳＳ］／ＥＢＤＬＦ－□□□　ＳＨＵ［ＳＵＳ］
総合カタログ
単品カタログ
総合カタログ
単品カタログ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＤＬＦ-　７５－ＳＨＳ／ＳＨＵ ７６．３ １７５ １３５ ４－１５ ２００ ６
ＥＢＤＬＦ-１００－ＳＨＳ／ＳＨＵ １００ ２００ １６０ ８－１５ ２２０ ６
ＥＢＤＬＦ-１２５－ＳＨＳ／ＳＨＵ １２５ ２２５ １８５ ８－１５ ２２０ ６
ＥＢＤＬＦ-１５０－ＳＨＳ／ＳＨＵ １５０ ２５０ ２１０ ８－１５ ２２０ ６
ＥＢＤＬＦ-１７５－ＳＨＳ／ＳＨＵ １７５ ２７５ ２３５ ８－１５ ２２０ ６
ＥＢＤＬＦ-２００－ＳＨＳ／ＳＨＵ ２００ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＤＬＦ-２２５－ＳＨＳ／ＳＨＵ ２２５ ３２５ ２８５ ８－１５ ３００ ６
ＥＢＤＬＦ-２５０－ＳＨＳ／ＳＨＵ ２５０ ３５０ ３１０ ８－１５ ３００ ６
ＥＢＤＬＦ-２７５－ＳＨＳ／ＳＨＵ ２７５ ３７５ ３３５ １２－１５ ３００ ６
ＥＢＤＬＦ-３００－ＳＨＳ／ＳＨＵ ３００ ４００ ３６０ １２－１５ ３００ ６
ＥＢＤＬＦ-３５０－ＳＨＳ／ＳＨＵ ３５０ ４５０ ４１０ １２－１５ ３６０ ６
ＥＢＤＬＦ-４００－ＳＨＳ／ＳＨＵ ４００ ５００ ４６０ １２－１５ ４００ ６
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＤＬＦ-　７５－ＥＨＳ／ＥＨＵ ７６．３ １７５ １３５ ４－１５ ２００ ６
ＥＢＤＬＦ-１００－ＥＨＳ／ＥＨＵ １００ ２００ １６０ ８－１５ ２２０ ６
ＥＢＤＬＦ-１２５－ＥＨＳ／ＥＨＵ １２５ ２２５ １８５ ８－１５ ２２０ ６
ＥＢＤＬＦ-１５０－ＥＨＳ／ＥＨＵ １５０ ２５０ ２１０ ８－１５ ２２０ ６
ＥＢＤＬＦ-１７５－ＥＨＳ／ＥＨＵ １７５ ２７５ ２３５ ８－１５ ２２０ ６
ＥＢＤＬＦ-２００－ＥＨＳ／ＥＨＵ ２００ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＤＬＦ-２２５－ＥＨＳ／ＥＨＵ ２２５ ３２５ ２８５ ８－１５ ３００ ６
ＥＢＤＬＦ-２５０－ＥＨＳ／ＥＨＵ ２５０ ３５０ ３１０ ８－１５ ３００ ６
ＥＢＤＬＦ-２７５－ＥＨＳ／ＥＨＵ ２７５ ３７５ ３３５ １２－１５ ３００ ６
ＥＢＤＬＦ-３００－ＥＨＳ／ＥＨＵ ３００ ４００ ３６０ １２－１５ ３００ ６
ＥＢＤＬＦ-３５０－ＥＨＳ／ＥＨＵ ３５０ ４５０ ４１０ １２－１５ ３６０ ６
ＥＢＤＬＦ-４００－ＥＨＳ／ＥＨＵ ４００ ５００ ４６０ １２－１５ ４００ ６
　　バタフライ・ダンパーの特長
　　　　　ダンパー本体　材質：ＳＳ　ＰＬ＝２．３ｔ　／　ＳＵＳ－３０４　ＰＬ＝２．０ｔ　
　　　　　接続フランジ　材質：ＳＳ－６．０ｔ　／　ＳＵＳ－６．０ｔ　仕上
　　　　　手動操作ハンドル式
　　 　　軸受無し
　
　　　　　胴　　　体　　　　：　ダクトサイズ仕様　（ｍ／ｍ）
　　　　　耐熱仕様　　　　：
　　　　　全閉リーク率　　：　通常　１～３％　
　　　　　
型　　式 φＤｉ φＤｏ Ｃ ｎ－ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＢＤＬＦ-　７５－Ｓ／Ｕ ７６．３ １７５ １３５ ４－１５ ２００ ６
ＥＢＤＬＦ-１００－Ｓ／Ｕ １００ ２００ １６０ ８－１５ ２２０ ６
ＥＢＤＬＦ-１２５－Ｓ／Ｕ １２５ ２２５ １８５ ８－１５ ２２０ ６
ＥＢＤＬＦ-１５０－Ｓ／Ｕ １５０ ２５０ ２１０ ８－１５ ２２０ ６
ＥＢＤＬＦ-１７５－Ｓ／Ｕ １７５ ２７５ ２３５ ８－１５ ２２０ ６
ＥＢＤＬＦ-２００－Ｓ／Ｕ ２００ ３００ ２６０ ８－１５ ２２０ ６
ＥＢＤＬＦ-２２５－Ｓ／Ｕ ２２５ ３２５ ２８５ ８－１５ ３００ ６
ＥＢＤＬＦ-２５０－Ｓ／Ｕ ２５０ ３５０ ３１０ ８－１５ ３００ ６
ＥＢＤＬＦ-２７５－Ｓ／Ｕ ２７５ ３７５ ３３５ １２－１５ ３００ ６
ＥＢＤＬＦ-３００－Ｓ／Ｕ ３００ ４００ ３６０ １２－１５ ３００ ６
ＥＢＤＬＦ-３５０－Ｓ／Ｕ ３５０ ４５０ ４１０ １２－１５ ３６０ ６
ＥＢＤＬＦ-４００－Ｓ／Ｕ ４００ ５００ ４６０ １２－１５ ４００ ６
　バタフライ・ダンパー　［耐熱　常温］ ＥＢＤＬＦ－□□□　Ｓ／Ｕ
総合カタログ
単品カタログ
　　バタフライ・ダンパーの特長
　　　　　ダンパー本体　材質：ＳＳ　ＰＬ＝２．３ｔ　／　ＳＵＳ－３０４　ＰＬ＝２．０ｔ　
　　　　　接続フランジ　材質：ＳＳ－６．０ｔ　／　ＳＵＳ－６．０ｔ　仕上
　　　　　手動操作ハンドル式
　　 　　軸受無し
　　　　　胴　　　体　　　　：　ダクトサイズ仕様　（ｍ／ｍ）
　　　　　耐熱仕様　　　　：　２００℃
　　　　　全閉リーク率　　：　通常　１～３％
