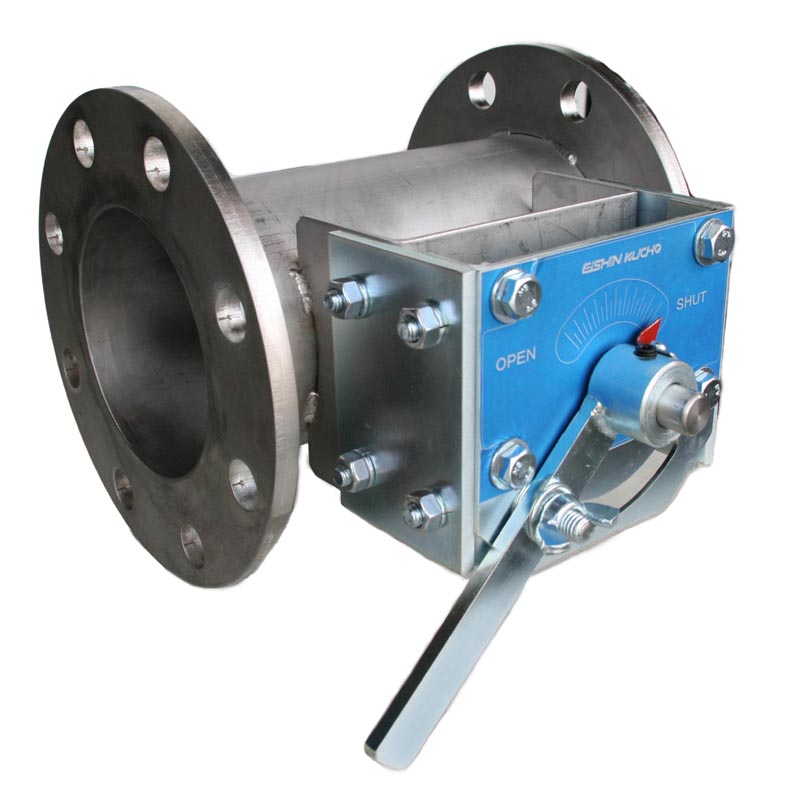

バタフライ・ダンパー ［ダクトサイズ］ ［耐熱 常温］ プラント用
ＥＢＤＨＦ－□□□ Ｓ［ＳＳ］／ＥＢＤＨＦ－□□□ Ｕ［ＳＵＳ］
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ＰＬ＝３．２ｔ～４．５ｔ ／ ＳＵＳ－３０４ ＰＬ＝３．０ｔ～４．０ｔ |
|
 接続フランジ 材質：ＳＳ－９．０ｔ～１２ｔ ／ ＳＵＳ－１０ｔ～１２ｔ |
|
 手動操作ハンドル式 |
|
 軸受付 |
|
| |
|
 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
 耐熱仕様 ： ４００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| |
|

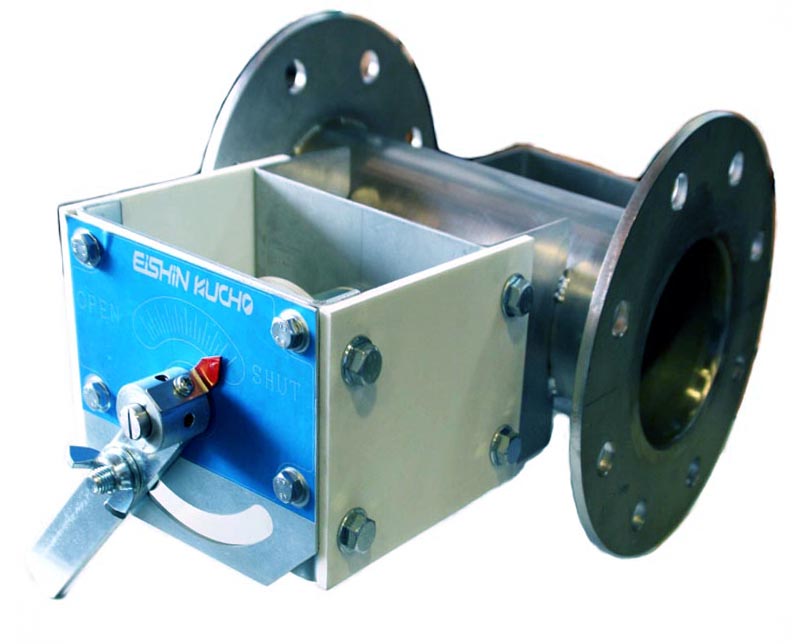

バタフライ・ダンパー ［ダクトサイズ］ ［耐熱 ２００℃］ プラント用
ＥＢＤＨＦ－□□□ ＥＨＳ［ＳＳ］／ＥＢＤＨＦ－□□□ ＥＨＵ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＨＦ- ７５－ＳＨＳ／ＳＨＵ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９ |
|
|
| ＥＢＤＨＦ-１００－ＳＨＳ／ＳＨＵ |
１００ |
２００ |
１６０ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１２５－ＳＨＳ／ＳＨＵ |
１２５ |
２２５ |
１８５ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１５０－ＳＨＳ／ＳＨＵ |
１５０ |
２５０ |
２１０ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１７５－ＳＨＳ／ＳＨＵ |
１７５ |
２７５ |
２３５ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-２００－ＳＨＳ／ＳＨＵ |
２００ |
３００ |
２６０ |
８－１５ |
２２０ |
１２ |
|
|
| ＥＢＤＨＦ-２２５－ＳＨＳ／ＳＨＵ |
２２５ |
３２５ |
２８５ |
８－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-２５０－ＳＨＳ／ＳＨＵ |
２５０ |
３５０ |
３１０ |
８－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-２７５－ＳＨＳ／ＳＨＵ |
２７５ |
３７５ |
３３５ |
１２－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-３００－ＳＨＳ／ＳＨＵ |
３００ |
４００ |
３６０ |
１２－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-３５０－ＳＨＳ／ＳＨＵ |
３５０ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２ |
|
|
| ＥＢＤＨＦ-４００－ＳＨＳ／ＳＨＵ |
４００ |
５００ |
４６０ |
１２－１５ |
４００ |
１２ |
|
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＨＦ- ７５－ＥＨＳ／ＥＨＵ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９ |
|
|
| ＥＢＤＨＦ-１００－ＥＨＳ／ＥＨＵ |
１００ |
２００ |
１６０ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１２５－ＥＨＳ／ＥＨＵ |
１２５ |
２２５ |
１８５ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１５０－ＥＨＳ／ＥＨＵ |
１５０ |
２５０ |
２１０ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１７５－ＥＨＳ／ＥＨＵ |
１７５ |
２７５ |
２３５ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-２００－ＥＨＳ／ＥＨＵ |
２００ |
３００ |
２６０ |
８－１５ |
２２０ |
１２ |
|
|
| ＥＢＤＨＦ-２２５－ＥＨＳ／ＥＨＵ |
２２５ |
３２５ |
２８５ |
８－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-２５０－ＥＨＳ／ＥＨＵ |
２５０ |
３５０ |
３１０ |
８－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-２７５－ＥＨＳ／ＥＨＵ |
２７５ |
３７５ |
３３５ |
１２－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-３００－ＥＨＳ／ＥＨＵ |
３００ |
４００ |
３６０ |
１２－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-３５０－ＥＨＳ／ＥＨＵ |
３５０ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２ |
|
|
| ＥＢＤＨＦ-４００－ＥＨＳ／ＥＨＵ |
４００ |
５００ |
４６０ |
１２－１５ |
４００ |
１２ |
|
|
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ＰＬ＝３．２ｔ～４．５ｔ ／ ＳＵＳ－３０４ ＰＬ＝３．０ｔ～４．０ｔ |
|
| 接続フランジ 材質：ＳＳ－９．０ｔ～１２ｔ ／ ＳＵＳ－１０ｔ～１２ｔ |
|
| 手動操作ハンドル式 |
|
| 軸受無し |
|
|
|
| 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
| 耐熱仕様 ： |
|
| 全閉リーク率 ： 通常 １～３％ |
|
| |
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＨＦ- ７５－Ｓ／Ｕ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９ |
|
|
| ＥＢＤＨＦ-１００－Ｓ／Ｕ |
１００ |
２００ |
１６０ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１２５－Ｓ／Ｕ |
１２５ |
２２５ |
１８５ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１５０－Ｓ／Ｕ |
１５０ |
２５０ |
２１０ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-１７５－Ｓ／Ｕ |
１７５ |
２７５ |
２３５ |
８－１５ |
２２０ |
９ |
|
|
| ＥＢＤＨＦ-２００－Ｓ／Ｕ |
２００ |
３００ |
２６０ |
８－１５ |
２２０ |
１２ |
|
|
| ＥＢＤＨＦ-２２５－Ｓ／Ｕ |
２２５ |
３２５ |
２８５ |
８－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-２５０－Ｓ／Ｕ |
２５０ |
３５０ |
３１０ |
８－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-２７５－Ｓ／Ｕ |
２７５ |
３７５ |
３３５ |
１２－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-３００－Ｓ／Ｕ |
３００ |
４００ |
３６０ |
１２－１５ |
３００ |
１２ |
|
|
| ＥＢＤＨＦ-３５０－Ｓ／Ｕ |
３５０ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２ |
|
|
| ＥＢＤＨＦ-４００－Ｓ／Ｕ |
４００ |
５００ |
４６０ |
１２－１５ |
４００ |
１２ |
|
|

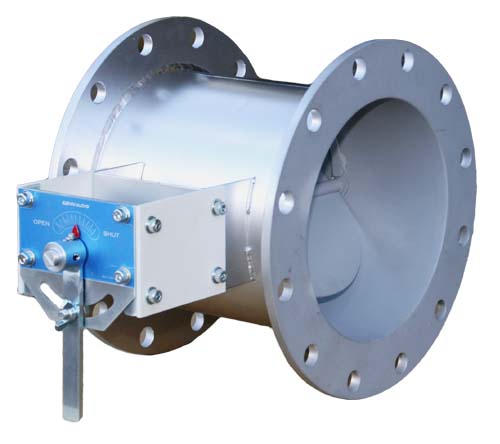

バタフライ・ダンパー ［ダクトサイズ］ ［耐熱 ４００℃］ プラント用
ＥＢＤＨＦ－□□□ ＳＨＳ［ＳＳ］／ＥＢＤＨＦ－□□□ ＳＨＵ［ＳＵＳ］
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ＰＬ＝３．２ｔ～４．５ｔ ／ ＳＵＳ－３０４ ＰＬ＝３．０ｔ～４ｔ |
|
| 接続フランジ 材質：ＳＳ－９．０ｔ～１２ｔ ／ ＳＵＳ－１０ｔ～１２ｔ |
|
| 手動操作ハンドル式 |
|
| 軸受無し |
|
| |
|
| 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
| 耐熱仕様 ： ２００℃ |
|
| 全閉リーク率 ： 通常 １～３％ |
|
| |
|
