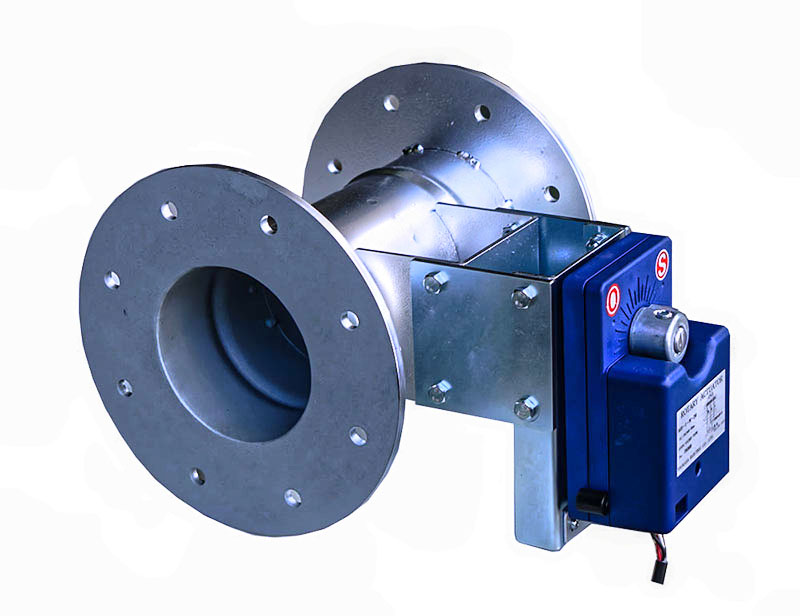

フランジ付き モーターダンパー ［耐熱 常温］
ＥＭＤＦ−□□□Ｓ［ＳＳ］ ＥＭＤＦ−□□□Ｕ［ＳＵＳ］
 |
|
 ダンパー本体は鋼板製プレスダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。
材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＦ−□□□ＥＨＳ］ |
|
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
|
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＤＣ−２４Ｖ モーター詳細 |
|
| ステンレス仕様 |
|
| 材 質： ステンレス製 ＳＵＳ−１．５ｔ ［ＥＭＤＦ−□□□ＥＨＵ］ |
|
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
|
| |
|
| 全閉リーク率： 通常 １〜３％ |
|
| オプション部品： 補助設定用ポテンショメータ／開閉信号用補助スイッチ |
|
| |
|
| ダンパー本体は鋼板製プレスダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＦ−□□□Ｓ］ |
|
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
|
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＤＣ−２４Ｖ モーター詳細 |
|
| ステンレス仕様 |
|
| 材 質： ステンレス製 ＳＵＳ−１．５ｔ ［ＥＭＤＦ−□□□Ｕ］ |
|
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
|
| |
|
| 全閉リーク率： 通常 １〜３％ |
|
| オプション部品： 補助設定用ポテンショメータ／開閉信号用補助スイッチ |
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ−ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＭＤＦ- ７５ ＳＨＳ／ＳＨＵ |
７３ |
１２９ |
１０９ |
４−１０ |
２００ |
６ |
１７２，１８３ |
１９４，０８４ |
| ＥＭＤＦ-１００ ＳＨＳ／ＳＨＵ |
９８ |
２００ |
１６０ |
８−１０ |
２２０ |
６ |
１７５，８１３ |
２０１，８２８ |
| ＥＭＤＦ-１２５ ＳＨＳ／ＳＨＵ |
１２３ |
２２５ |
１８５ |
８−１０ |
２２０ |
６ |
１８３，１９４ |
２１２，５９７ |
| ＥＭＤＦ-１５０ ＳＨＳ／ＳＨＵ |
１４８ |
２５０ |
２１０ |
８−１０ |
２２０ |
６ |
１８７，７９２ |
２１９，０１０ |
| ＥＭＤＦ-１７５ ＳＨＳ／ＳＨＵ |
１７３ |
２７５ |
２３５ |
８−１０ |
２２０ |
６ |
１９５，１７３ |
２３４，６１９ |
| ＥＭＤＦ-２００ ＳＨＳ／ＳＨＵ |
１９８ |
３００ |
２６０ |
８−１０ |
２２０ |
６ |
２０８，６０４ |
２４８，０５０ |
| ＥＭＤＦ-２２５ ＳＨＳ／ＳＨＵ |
２２３ |
３２５ |
２８５ |
８−１３ |
３００ |
６ |
２１６，９５３ |
２５６，５２０ |
| ＥＭＤＦ-２５０ ＳＨＳ／ＳＨＵ |
２４８ |
３５０ |
３１０ |
８−１３ |
３００ |
６ |
２２４，６９７ |
２６９，５８８ |
| ＥＭＤＦ-２７５ ＳＨＳ／ＳＨＵ |
２７３ |
３７５ |
３３５ |
１２−１３ |
３００ |
６ |
２３０，９８９ |
２８０，４７８ |
| ＥＭＤＦ-３００ ＳＨＳ／ＳＨＵ |
２９８ |
４００ |
３６０ |
１２−１３ |
３００ |
６ |
２４５，０２５ |
２９８，１４４ |
| ＥＭＤＦ-３５０ ＳＨＳ／ＳＨＵ |
３４８ |
４５０ |
４１０ |
１２−１３ |
３５０ |
６ |
２６６，５６３ |
３２５，１２７ |
| ＥＭＤＦ-４００ ＳＨＳ／ＳＨＵ |
３９８ |
５００ |
４６０ |
１２−１３ |
４００ |
６ |
３１３，３９０ |
３８３，４４９ |
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ−ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＭＤＦ- ７５ ＥＨＳ／ＥＨＵ |
７３ |
１２９ |
１０９ |
４−１０ |
２００ |
６ |
９５，２２７ |
１１６，２８１ |
| ＥＭＤＦ-１００ ＥＨＳ／ＥＨＵ |
９８ |
２００ |
１６０ |
８−１０ |
２２０ |
６ |
９９，８２５ |
１２２，４５２ |
| ＥＭＤＦ-１２５ ＥＨＳ／ＥＨＵ |
１２３ |
２２５ |
１８５ |
８−１０ |
２２０ |
６ |
１０３，０９２ |
１２８，７４４ |
| ＥＭＤＦ-１５０ ＥＨＳ／ＥＨＵ |
１４８ |
２５０ |
２１０ |
８−１０ |
２２０ |
６ |
１０５，０２８ |
１３３，１００ |
| ＥＭＤＦ-１７５ ＥＨＳ／ＥＨＵ |
１７３ |
２７５ |
２３５ |
８−１０ |
２２０ |
６ |
１０８，４１６ |
１４１，４４９ |
| ＥＭＤＦ-２００ ＥＨＳ／ＥＨＵ |
１９８ |
３００ |
２６０ |
８−１０ |
２２０ |
６ |
１１０，８３６ |
１４３，９９０ |
| ＥＭＤＦ-２２５ ＥＨＳ／ＥＨＵ |
２２３ |
３２５ |
２８５ |
８−１３ |
３００ |
６ |
１１５，７９７ |
１５６，４５３ |
| ＥＭＤＦ-２５０ ＥＨＳ／ＥＨＵ |
２４８ |
３５０ |
３１０ |
８−１３ |
３００ |
６ |
１２０，１５３ |
１６３，３５０ |
| ＥＭＤＦ-２７５ ＥＨＳ／ＥＨＵ |
２７３ |
３７５ |
３３５ |
１２−１３ |
３００ |
６ |
１２３，７８３ |
１７０，８５２ |
| ＥＭＤＦ-３００ ＥＨＳ／ＥＨＵ |
２９８ |
４００ |
３６０ |
１２−１３ |
３００ |
６ |
１３１，７６９ |
１８２，９５２ |
| ＥＭＤＦ-３５０ ＥＨＳ／ＥＨＵ |
３４８ |
４５０ |
４１０ |
１２−１３ |
３５０ |
６ |
１４６，５３１ |
２１４，１７０ |
| ＥＭＤＦ-４００ ＥＨＳ／ＥＨＵ |
３９８ |
５００ |
４６０ |
１２−１３ |
４００ |
６ |
１７１，４５７ |
２３８，６１２ |
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ−ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＭＤＦ- ７５ Ｓ／Ｕ |
７３ |
１２９ |
１０９ |
４−１０ |
２００ |
６ |
４１，２６１ |
７２，１１６ |
| ＥＭＤＦ-１００ Ｓ／Ｕ |
９８ |
２００ |
１６０ |
８−１０ |
２２０ |
６ |
４３，９２３ |
７９，４９７ |
| ＥＭＤＦ-１２５ Ｓ／Ｕ |
１２３ |
２２５ |
１８５ |
８−１０ |
２２０ |
６ |
４６，７０６ |
８６，５１５ |
| ＥＭＤＦ-１５０ Ｓ／Ｕ |
１４８ |
２５０ |
２１０ |
８−１０ |
２２０ |
６ |
４８，０３７ |
９０，５０８ |
| ＥＭＤＦ-１７５ Ｓ／Ｕ |
１７３ |
２７５ |
２３５ |
８−１０ |
２２０ |
６ |
５０，４５７ |
９８，３７３ |
| ＥＭＤＦ-２００ Ｓ／Ｕ |
１９８ |
３００ |
２６０ |
８−１０ |
２２０ |
６ |
５３，３６１ |
１０３，９３９ |
| ＥＭＤＦ-２２５ Ｓ／Ｕ |
２２３ |
３２５ |
２８５ |
８−１３ |
３００ |
６ |
６０，８６３ |
１１５，６７６ |
| ＥＭＤＦ-２５０ Ｓ／Ｕ |
２４８ |
３５０ |
３１０ |
８−１３ |
３００ |
６ |
６３，５２５ |
１２４，５０９ |
| ＥＭＤＦ-２７５ Ｓ／Ｕ |
２７３ |
３７５ |
３３５ |
１２−１３ |
３００ |
６ |
６６，０６６ |
１３１，４０６ |
| ＥＭＤＦ-３００ Ｓ／Ｕ |
２９８ |
４００ |
３６０ |
１２−１３ |
３００ |
６ |
７０，９０６ |
１４２，０５４ |
| ＥＭＤＦ-３５０ Ｓ／Ｕ |
３４８ |
４５０ |
４１０ |
１２−１３ |
３５０ |
６ |
８２，５２２ |
１６７，８２７ |
| ＥＭＤＦ-４００ Ｓ／Ｕ |
３９８ |
５００ |
４６０ |
１２−１３ |
４００ |
６ |
９５，５９０ |
１９４，５６８ |
| |
|
 ダンパー本体はステンレス製ダンパーに耐熱カップリング及び耐熱板を追加し更に両側に |
| セラミックス軸受を組付けて耐熱性を高めた製品です。 |
| ダンパー本体にセラミックス軸受を取付けてあります。 |
|
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
|
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＤＣ−２４Ｖ モーター詳細 |
|
| |
|
| 材 質： ステンレス製 ＳＵＳ−２．０ｔ |
|
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
|
| |
|
| 全閉リーク率： 通常 １〜３％ |
|
| オプション部品： 補助設定用ポテンショメータ／開閉信号用補助スイッチ |
|

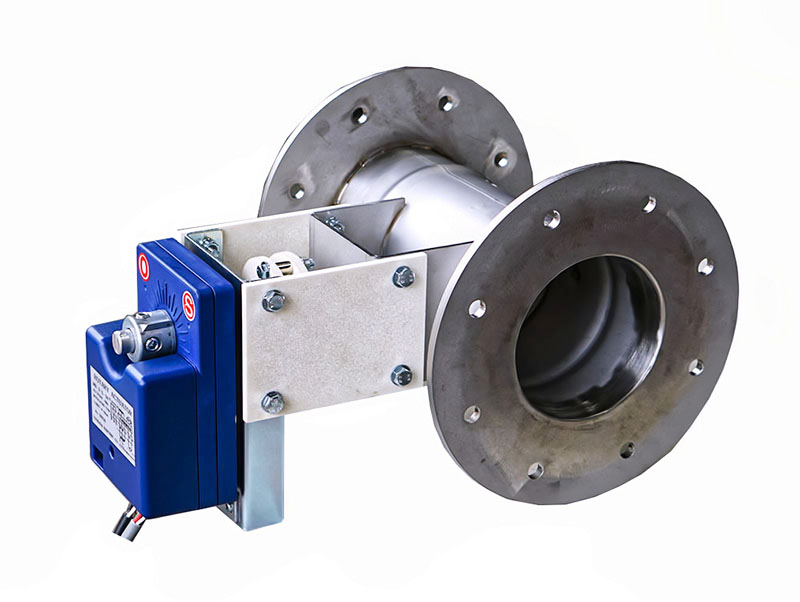

耐熱 モーターダンパー［耐熱 ２００℃］［軸受無］
ＥＭＤＦ−□□□ＥＨＳ［ＳＳ］ ＥＭＤＦ−□□□ＥＨＵ［ＳＵＳ］

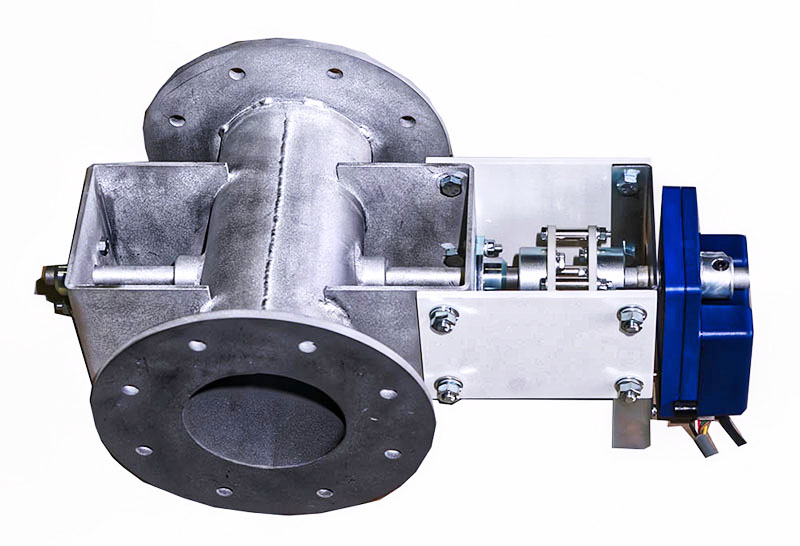

耐熱 モーターダンパー ［耐熱 ４００℃］ ［軸受付］
ＥＭＤＦ−□□□ＳＨＳ［ＳＳ］ ＥＭＤＦ−□□□ＳＨＵ［ＳＵＳ］
