［耐熱　常温］ 　ＥＶＰＡＦ−□□A　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
［耐熱　２００℃］ ＥＶＰＡＦ−□□A　ＥHＳ／ＥＨＵ　(ＳＵＳ／ＳＵＳ)
［耐熱　４００℃］ ＥＶＰＡＦ−□□A　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)
型　　式 φＤｉ φＤｏ Ｃ ｎ−ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＶＰＡＦ-４０Ａ　ＳＨＳ／ＳＨＵ ４８．６ １２０ ９５ ４−１０ １８０ ４．５ １３４，５５２ １５５，１２２
ＥＶＰＡＦ-５０Ａ　ＳＨＳ／ＳＨＵ ６０．５ １３０ １０５ ４−１０ １８０ ４．５ １３６，３６７ １５７，３００
総合カタログ
単品カタログ
総合カタログ
単品カタログ
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
型　　式 φＤｉ φＤｏ Ｃ ｎ−ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＶＰＡＦ-４０Ａ　Ｓ／Ｕ ４８．６ １２０ ９５ ４−１０ １８０ ４．５ ４５，６１７ ７０，３０１
ＥＶＰＡＦ-５０Ａ　Ｓ／Ｕ ６０．５ １３０ １０５ ４−１０ １８０ ４．５ ４６，３４３ ７１，２６９

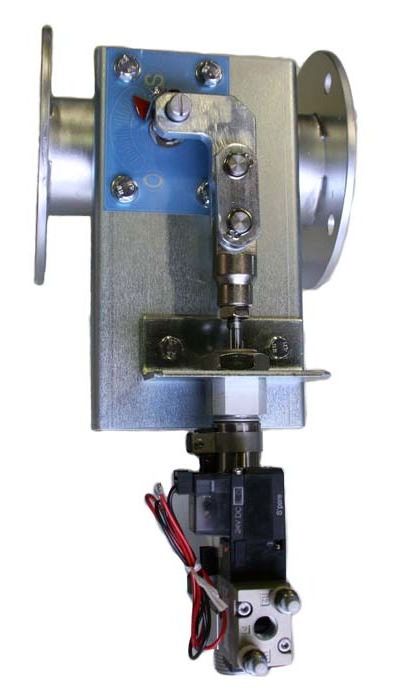

小型エアー駆動式・自動ダンパー　　［耐熱　２００℃］
ＥＶＰＡＦ−□□Ａ　ＥＨＳ［ＳＳ］　ＥＶＰＡＦ−□□Ａ　ＥＨＵ［ＳＵＳ］
　自動ダンパー　［耐熱　４００℃］ ＥＶＰＡＦ−□□　ＳＨＳ／ＳＨＵ
小型エアー駆動式・自動ダンパー　［耐熱　常温］
ＥＶＰＡＦ−□□Ａ　Ｓ［ＳＳ］　ＥＶＰＡＦ−□□Ａ　Ｕ［ＳＵＳ］
総合カタログ
単品カタログ
耐熱自動・ダンパーの特長
　
　　　　　ダンパー本体はガス管のダンパーです。　材質：鋼板＝ＳＳ　　仕上：錆止め＋シルバー塗装
　　　　　接続フランジ　材質：鋼板＝４．５ｔ　仕上：錆止め＋シルバー塗装
　　　　　標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上
　
　　　　　材　　　質：　ステンレス製　ＳＵＳ　（構造材仕様等は特型にてお受けいたします）
　　　　　耐熱仕様：　４００℃　本体は保温をして下さい（駆動部は高温にならないよう取付けて下さい）　
　　　　　全閉リーク率：　通常　３〜５％　　
　　　　　オプション部品：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ
　　　
　　　
　　　　　ダンパー本体はガス管のダンパーです。　材質：鋼板＝ＳＳ　　仕上：錆止め＋シルバー塗装
　　　　　接続フランジ　材質：鋼板＝４．５ｔ　仕上：錆止め＋シルバー塗装
　　　　　標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上
　
　　　　　材　　　質：　ステンレス製　ＳＵＳ　（構造材仕様等は特型にてお受けいたします）
　　　　　耐熱仕様：　１５０℃　本体は保温をして下さい（駆動部は高温にならないよう取付けて下さい）　
　　　　　全閉リーク率：　通常　３〜５％　　
　　　　　オプション部品：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ
　　　
　
　　　　　ダンパー本体はガス管のダンパーです。　材質：鋼板＝ＳＳ　　仕上：錆止め＋シルバー塗装
　　　　　接続フランジ　材質：鋼板＝４．５ｔ　仕上：錆止め＋シルバー塗装
　　　　　標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上
　
　　　　　材　　　質：　ステンレス製　ＳＵＳ　（構造材仕様等は特型にてお受けいたします）
　　　　　耐熱仕様　：耐熱型は下記機種より選定下さい。　
　　　　　全閉リーク率：　通常　３〜５％　　
　　　　　オプション部品：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ
　　　
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
　自動ダンパー　［耐熱　常温］ ＥＶＰＡＦ−□□　Ｓ／Ｕ
型　　式 φＤｉ φＤｏ Ｃ ｎ−ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＶＰＡＦ-４０Ａ　ＥＨＳ／ＥＨＵ ４８．６ １２０ ９５ ４−１０ １８０ ４．５ ８７，１２０ ９６，８００
ＥＶＰＡＦ-５０Ａ　ＥＨＳ／ＥＨＵ ６０．５ １３０ １０５ ４−１０ １８０ ４．５ ８８，３３０ ９８，０１０
耐熱自動・ダンパーの特長
詳細図面 ｓｓ ｓｕｓ ダウンロード サイトマップ
　自動ダンパー　［耐熱　２００℃］ ＥＶＰＡＦ−□□　ＥＨＳ／ＥＨＵ
小型エアー駆動式・自動ダンパー　　［耐熱　４００℃］
ＥＶＰＡＦ−□□Ａ　ＳＨＳ[ＳＳ]　ＥＶＰＡＦ−□□Ａ　ＳＨＵ[ＳＵＳ]
