 ダンパー本体は鋼板製プレスダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢＦ－□□□－Ｓ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ－ＯＦＦ式 ＡＣ／ＤＣ－２４Ｖ |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ－１．５ｔ ［ＥＭＤＢＦ－□□□－Ｕ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |

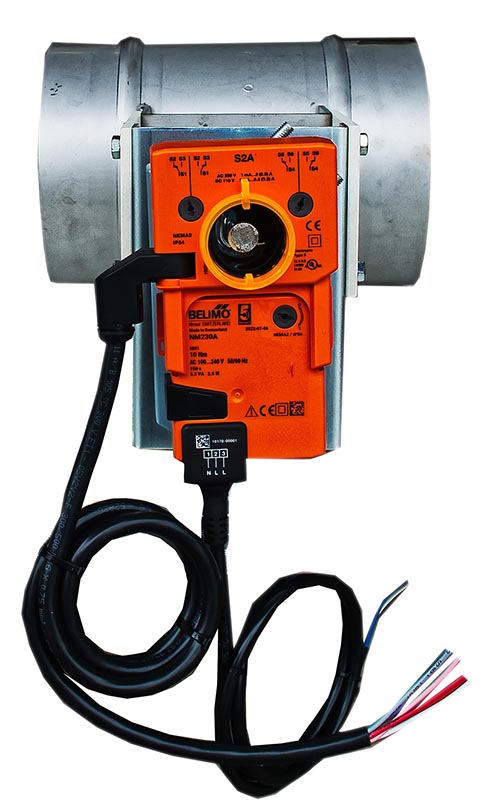

| ダンパーモーター ＢＥＬＩＭＯ １０Ｎｍ |
| 全閉リーク率： 通常 １～３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ 電源： ＡＣ／ＤＣ－２４Ｖ ＡＣ－１００～２４０Ｖ |

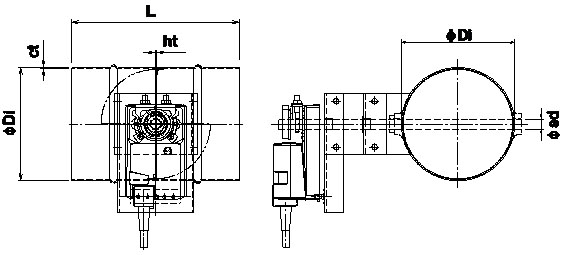

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ－ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＢ- ７５ Ｓ／Ｕ | ７３ | １０９ | ４－１２ | ２００ | ||||
| ＥＭＤＢ-１００ Ｓ／Ｕ | ９８ | １６０ | ８－１２ | ２２０ | ||||
| ＥＭＤＢ-１２５ Ｓ／Ｕ | １２３ | １８５ | ８－１２ | ２２０ | ||||
| ＥＭＤＢ-１５０ Ｓ／Ｕ | １４８ | ２１０ | ８－１２ | ２２０ | ||||
| ＥＭＤＢ-１７５ Ｓ／Ｕ | １７３ | ２３５ | ８－１２ | ２２０ | ||||
| ＥＭＤＢ-２００ Ｓ／Ｕ | １９８ | ２６０ | ８－１２ | ２２０ | ||||
| ＥＭＤＢ-２２５ Ｓ／Ｕ | ２２３ | ２８５ | ８－１３ | ３００ | ||||
| ＥＭＤＢ-２５０ Ｓ／Ｕ | ２４８ | ３１０ | ８－１３ | ３００ | ||||
| ＥＭＤＢ-２７５ Ｓ／Ｕ | ２７３ | ３３５ | １２－１３ | ３００ | ||||
| ＥＭＤＢ-３００ Ｓ／Ｕ | ２９８ | ３６０ | １２－１３ | ３００ | ||||
| ＥＭＤＢ-３５０ Ｓ／Ｕ | ３４８ | ４１０ | １２－１３ | ３５０ | ||||
| ＥＭＤＢＦ-４００ Ｓ／Ｕ | ３９８ | ４６０ | １２－１３ | ４００ |

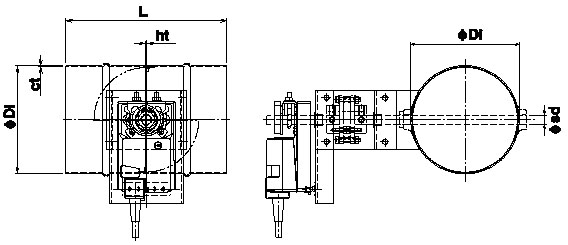

| モーターダンパー ［耐熱 ２００℃］ | ＥＭＤＢ－□□□ ＥＨＳ／ＥＨＵ |
| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ－ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＢ- ７５ ＥＨＳ／ＥＨＵ | ７３ | １２９ | １０９ | ４－１２ | ２００ | ６ | ||
| ＥＭＤＢ-１００ ＥＨＳ／ＥＨＵ | ９８ | ２００ | １６０ | ８－１２ | ２２０ | ６ | ||
| ＥＭＤＢ-１２５ ＥＨＳ／ＥＨＵ | １２３ | ２２５ | １８５ | ８－１２ | ２２０ | ６ | ||
| ＥＭＤＢ-１５０ ＥＨＳ／ＥＨＵ | １４８ | ２５０ | ２１０ | ８－１２ | ２２０ | ６ | ||
| ＥＭＤＢ-１７５ ＥＨＳ／ＥＨＵ | １７３ | ２７５ | ２３５ | ８－１２ | ２２０ | ６ | ||
| ＥＭＤＢ-２００ ＥＨＳ／ＥＨＵ | １９８ | ３００ | ２６０ | ８－１２ | ２２０ | ６ | ||
| ＥＭＤＢ-２２５ ＥＨＳ／ＥＨＵ | ２２３ | ３２５ | ２８５ | ８－１３ | ３００ | ６ | ||
| ＥＭＤＢ-２５０ ＥＨＳ／ＥＨＵ | ２４８ | ３５０ | ３１０ | ８－１３ | ３００ | ６ | ||
| ＥＭＤＢ-２７５ ＥＨＳ／ＥＨＵ | ２７３ | ３７５ | ３３５ | １２－１３ | ３００ | ６ | ||
| ＥＭＤＢ-３００ ＥＨＳ／ＥＨＵ | ２９８ | ４００ | ３６０ | １２－１３ | ３００ | ６ | ||
| ＥＭＤＢ-３５０ ＥＨＳ／ＥＨＵ | ３４８ | ４５０ | ４１０ | １２－１３ | ３５０ | ６ | ||
| ＥＭＤＢ-４００ ＥＨＳ／ＥＨＵ | ３９８ | ５００ | ４６０ | １２－１３ | ４００ | ６ |
| |
| ダンパー本体は鋼板製プレスダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢＦ－□□□－ＥＨＳ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ－ＯＦＦ式 ＡＣ／ＤＣ－２４Ｖ モーター詳細 |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ－１．５ｔ ［ＥＭＤＦ－□□□ＥＨＵ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| ダンパーモーター ＢＥＬＩＭＯ １０Ｎｍ |
| 全閉リーク率： 通常 １～３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ 電源： ＤＣ－２４～１００Ｖ ＡＣ－１００～２４０Ｖ |
| モーターダンパー ［耐熱 常温］ | ＥＭＤＢ－□□□ Ｓ／Ｕ |
 |
 |
 |
 |
|
 |
